大摩预计，3nm的Rubin GPU将在2025年下半年进入流片阶段，较之前预定时间提前半年。根据供应链调查，Rubin的芯片尺寸将是Blackwell的两倍，包含四个计算芯片，是Blackwell的两倍。
摩根士丹利表示，英伟达下一代Rubin GPU已提前半年开始准备，预计推出时间将从2026年上半年提前至2025年下半年。由于用上3nm技术、CPO（共同封装光学元件）和HBM4（第六代高频宽内存），新一代GPU的芯片面积将是上一代Blackwell的两倍，预计相关产业链公司将受益。
大摩分析师Charlie Chan在12月2日的报告中表示，虽然Blackwell芯片的产出仍在增长，考虑到新芯片的复杂性，台积电和供应链已在为英伟达下一代Rubin芯片的推出做准备。3nm的Rubin GPU预计将在2025年下半年进入流片阶段，较之前预定时间提前半年左右。
大摩表示，由于3nm工艺的迁移、CPO和HBM4的采用，Rubin将是一款强大的芯片。根据供应链调查，Rubin的芯片尺寸将是Blackwell的近两倍，Rubin芯片可能包含四个计算芯片，是Blackwell的两倍。

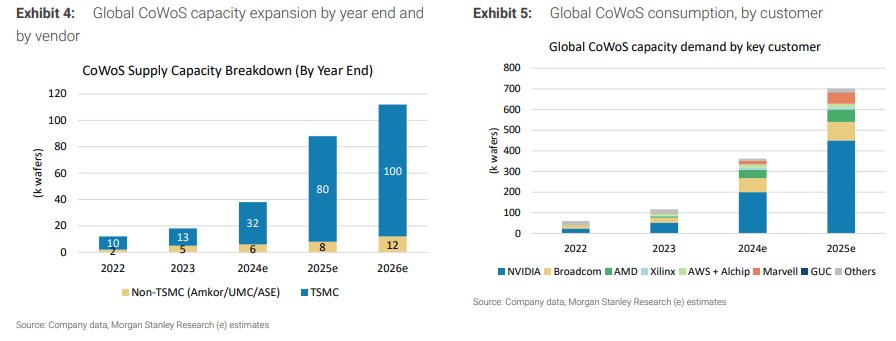

分析师目前预计，由于芯片面积变大，台积电将在2026年进一步扩展其CoWoS（Chip on Wafer Substrate）产能。公司预计将在2025年中期开始向设备供应商下达2026年订单，具体取决于AI资本支出的可持续性。
供应链方面，分析师认为ASMPT在Rubin的TCB工具认证上略有滞后。TCB（热压焊接）是Rubin GPU的CoW（Chip on Wafer）所需的工艺。K&S此前宣布，已于11月收到台积电的无焊料TCB订单用于CoW，而ASMPT表示仍在与台积电进行CoW认证的沟通。
大摩认为，ASMPT仍有机会在今年年底前完成认证，并且对于公司设备低量采购可能会在2025年下半年实现。行业调查显示，台积电首批关于CoW无焊料TCB的订单通过K&S订购的工具较少，预计2025年将不到10台。随着Rubin GPU预计将在2026年进入量产，订单量可能会在2026年增大。

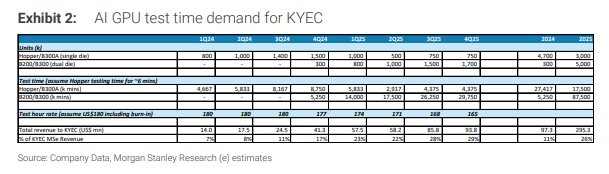

新GPU带来的另一结构性机会在于测试时间的延长。大摩分析师表示，目前Blackwell（测试时间比Hopper长三倍）和MI355（长两倍）都需要更长的测试时间。由于需求强劲，新的Advantest测试仪的交货期从3个月延长至6个月。
从长远来看，一些AI专用集成电路（ASIC），如AWS的3nm AI加速器，可能开始进行烧机测试，根据供应链调查，Blackwell的全部最终测试将继续在KYEC进行，预计到2025年，B200/300（双芯片版本）的出货量可能会达到约500万台，基于台积电的CoWoS-L产能。
